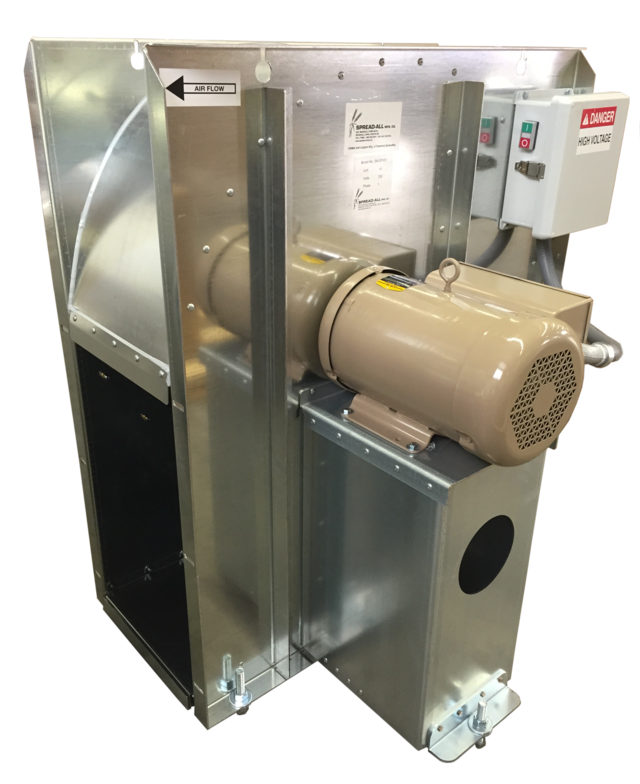

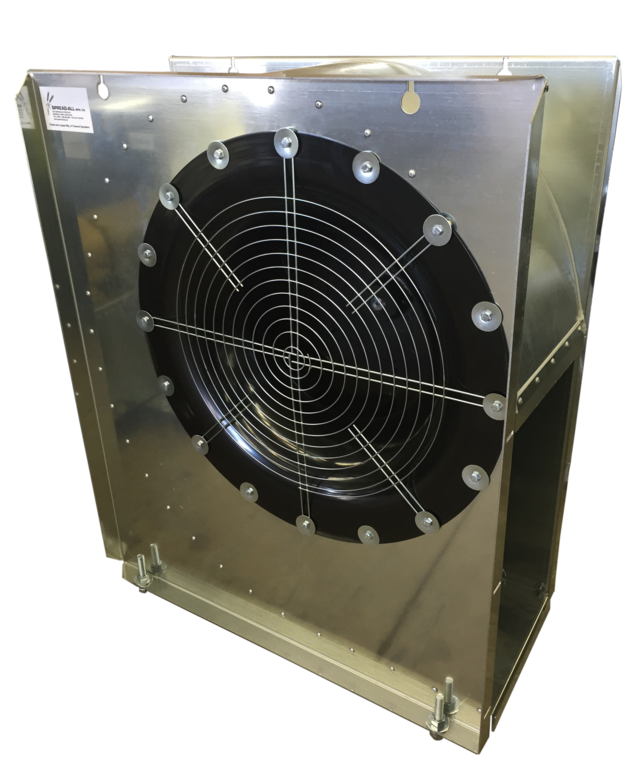

Centrifugal Fans
FEATURES

* 5 HP to 30 HP
* Single Phase or Three Phase
* Galvanized
* Quiet
* 1725 rpm
* Magnetic Starter
* Weather Resistant Guard
* Completely Factory Assembled and Test Ran Before Shipment



Models
SA-CF501 - 22" 5 HP 1 ph 230V w/ starter
SA-CF503 - 22" 5 HP 3 ph w/ starter (Specify Voltage - 230 or 460)
SA-CF-751 - 24" 7.5 HP 1 ph 230V w/ starter
SA-CF753 - 24" 7.5 HP 3 ph w/ starter (Specify Voltage - 230 or 460)
SA-CF101 - 27" 10 hp 1 ph 230V w/ starter
SA-CF103 - 27" 10 hp 3 ph w/ starter (Specify Voltage - 230 or 460)
SA-CF151 - 27" 15 hp 1 ph 230V w/ starter
SA-CF153 - 27" 15 hp 3 ph w/ starter (Specify Voltage - 230 or 460)
SA-CF203 - 27" 20 hp 3 ph w/ starter (Specify Voltage - 230 or 460)
SA-CF253 - 30" 25 hp 3 ph w/ starter (Specify Voltage - 230 or 460)
SA-CF303 - 30" 30 hp 3ph w/ starter (Specify Voltage - 230 or 460)



Parts

5 HP Centrifugal Fan

SA-45A - Centrifugal Fan Housing
SA-52A - Centrifugal Fan Guard
SA-152 - 40 amp 3 pole 230v Contactor 1 ph
SA-155A - 30 amp 4 pole 230v Contactor 3 ph
SA-155B - 30 4 pole 460v Contactor 3 ph
SA-161A - Centrifugal Inlet Cone
SA-162A - Centrifugal Wheel
SA-163C - Centrifugal Fan Control Box
SA-165C - Centrifugal Fan Starter
SA-CF501M - 5hp 1ph Motor
SA-CF503M - 5hp 3ph 230/460v Motor

7.5 Centrifugal Fan

SA-45B - Centrifugal Fan Housing
SA-52B - Centrifugal Fan Guard
SA-152 - 40 amp 3 pole 230v Contactor 1 ph
SA-155A - 30 amp 4 pole 230v Contactor 3 ph
SA-155B - 30 4 pole 460v Contactor 3 ph
SA-161B - Centrifugal Inlet Cone
SA-162B - Centrifugal Wheel
SA-163C - Centrifugal Control Box
SA-165C - Centrifugal Fan Starter
SA-CF751M - 7.5hp 1ph Motor
SA-CF753M - 7.5hp 3ph 230/460v Motor

10 HP Centrifugal Fan

SA-45C - Centrifugal Fan Housing
SA-52C - Centrifugal Fan Guard
SA-154 - 60 amp 3 pole 230v Contactor 1 ph
SA-155A - 30 amp 4 pole 230v Contactor 3 ph
SA-155B - 30 amp 4 pole 460v Contactor 3 ph
SA-161C - Centrifugal Inlet Cone
SA-162C - Centrifugal Wheel
SA-163C - Centrifgual Control Box
SA-165C - Centrifugal Fan Starter
SA-CF101M - Centrifugal 10hp 1 ph Motor
SA-CF103M - Centrifugal 10hp 3 ph 230/460v Motor

15 HP Centrifugal Fan

SA-45C - Centrifugal Fan Housing
SA-52C - Centrifugal Fan Guard
SA-156D - 75 amp 3 pole 230v Contactor 1 ph
SA-156E - 60 amp 4 pole 230v Contactor 3 ph
SA-155B - 30 amp 4 pole 460v Contactor 3 ph
SA-161C - Centrifugal Inlet Cone
SA-162D - Centrifugal Wheel
SA-163C - Centrifgual Control Box
SA-165C - Centrifugal Fan Starter
SA-CF151M - 15hp 1ph Motor
SA-CF153M - 15hp 3ph 230/460v Motor

20 HP Centrifugal Fan

SA-45C - Centrifugal Fan Housing
SA-52C - Centrifugal Fan Guard
SA-156E - 60 amp 4 pole 230v Contactor 3 ph
SA-155B - 30 amp 4 pole 460v Contactor 3 ph
SA-161C - Centrifugal Inlet Cone
SA-162E - Centrifugal Wheel
SA-163C - Centrifgual Control Box
SA-165C - Centrifugal Fan Starter
SA-CF203M - 20hp 3ph 230/460v Motor

25 HP Centrifugal Fan

SA-45F - Centrifugal Fan Housing
SA-52F - Centrifugal Fan Guard
SA-156F - 75 amp 4 pole 230v Contactor 3 ph
SA-156B - 40 amp 4 pole 460v Contactor 3 ph
SA-161F - Centrifugal Fan Inlet Cone
SA-162F - Centrifugal Fan Wheel
SA-163C - Centrifugal Control Box
SA-165C - Centrifugal Fan Starter
SA-CF253M - 25hp 3ph 230/460v Motor





Click on the link below for the Centrifugal Fan Manual
This manual includes installation instructions, wiring diagrams, and information about the fan.
